電伴熱帶在安裝過程中經常出現:劃線、刺穿、中斷、破壞損傷、短路、切斷、接地、絕緣下降等造成故障的電源開關不接通、直接跳閘、延遲跳閘、熱帶不熱。 為了避免這種情況，特別是引入“相對法安裝”時將電伴熱帶的的施工步驟、安裝程序進行規范。

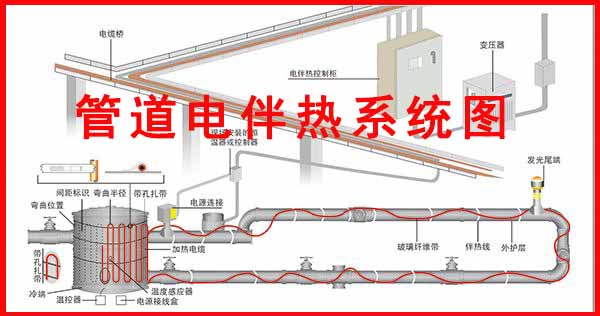

一，電伴熱帶纏繞方式

1、直線纏繞 將一根或多根電熱帶沿管道一邊直線放置，用鋁箔膠帶或安裝鋁帶將電伴熱帶固定，在管道的下半端，固定間距不大于50CM

2、波浪纏繞 將電熱帶以波浪式與管道符合在一起，按設計每米所需負荷確定每米管道所需電把那熱帶長度，然后再確定波浪曲率半徑R,鋪設時應盡量使波幅均勻，以保證電纜系統的均勻散熱，用鋁箔帶沿波浪曲線黏貼伴熱帶，或用鋁膠帶粘貼彎曲處。

3、螺旋纏繞 將電伴熱按每米管道所需長度均勻地以螺旋狀纏繞在管道上，用鋁膠帶沿螺旋方向固定，或用鋁膠帶固定電伴熱帶與管子上端處.

4、多根平行直線纏繞 將多根電伴熱帶平行直鋪與管道外壁，一般使用于長距離，大管徑的管道，或者是材質比較硬的電伴熱帶（例如：電伴熱MI加熱電纜）確保均勻散熱。此種方式便于安裝，降低成本費用。例如長輸管道上的電伴熱比較多。

二，電伴熱帶纏繞安裝規范要求

1、電伴熱帶一般敷設在管道縱切面水平中心線偏下45度處。如多根平鋪，可向上、下平移，但不應敷設在管道正上方。用壓敏膠帶將伴熱帶徑向固定在管道上，遇到彎頭處或法蘭處應適當增加膠帶的用量。然后在敷設的伴熱帶上橫向覆蓋鋁箔膠帶，并壓平。是伴熱帶緊貼管道面，提高熱效率。

2、該型號伴熱帶的每個回路不能超過其最大使用長度。每個回路中至少包括一個電源接線盒、一個溫控裝置、若干個中間接線盒和終端接線盒。終端接線盒由伴熱帶根數而定，有多少根用多少只。

3、電伴熱帶在管道、容器上的敷設方式：平行直鋪、連續“S”型敷設、橫“U”型敷設，一般不允許纏繞敷設。具體的敷設方式要根據設計給出的長度及功率要求來決定。

4、遇到法蘭、管架預留伴熱帶0.5米，蝶閥、球閥0.8米，截止閥1米，大管道閥門另加；對于埋地管道每只接線盒預留伴熱帶2米。

5、對管道“引上彎”、“引下彎”、“水平彎”處，電伴熱帶的應敷設在“陰面”。即管道的中下部，避免正下方敷設。

6、在管道的“T”接部位，無論是“同徑”還是“異徑”，伴熱帶的敷設應在一側。對于橫“U”型敷設方式的，伴熱帶，禁止上下形式的“相對”敷設。

7、電伴熱帶敷設在管道上的固定間距一般50cm，轉彎處應縮短固定距離，并適當增加膠帶纏繞圈數。

8、保溫層的安裝，選擇與管道直徑匹配的保溫材料，保溫材料的對口和接口應緊湊連貫，形成一個整體并固定。

9、保護層的重疊咬合處，對于縱向沒有特殊要求，但是對橫向安裝咬合處的布置避開伴熱帶敷設位置。盡量選擇在伴熱帶敷設位置的相對側，即“相對法安裝”。

三、電伴熱纏繞安裝的準備工作：

1、所有伴熱電纜均須進行電路連續性和絕緣性能的測試，不符合規定的不能使用。

2、電氣設備和控制設備均須進行外觀檢查，有變形、有裂紋，器件不全又無法修復的，不能使用。

3、安裝前，應先按照電件熱系統圖，逐一核對管道編號，確認無誤后，才能進行安裝。

4、沒有產品標記，或標記模糊不清，無法辨認的產品，不能安裝。

5、電伴熱系統安裝前，被伴熱管道須全部施工完畢，并經水壓試驗（或氣密試驗）檢查合格。

四、電伴熱纏繞安裝前的設計圖內容概括

1、線路編號，供電點用長方格表示。

2、線路所需電熱帶型號及長度。（單位：米）。

3、每米管道長度所需電熱帶長度（單位：米）即纏繞系數。

4、每個閥門所需用電熱帶長度。（單位：米）。

5、伴熱系統配套材料附件清單。

6、溫控系統配件清單。

電伴熱帶一般分為纏繞安裝以及平鋪安裝兩種。根據電伴熱帶纏繞安裝規范現場和用戶的要求，制造商將發起利用纏繞或平鋪要領舉行電伴熱帶的團體安置。一樣平常來說，發起平凡管道制造商接納平鋪法，以確保管道配置可以大概Maximum限度地實現防凍和隔熱。

為了便于與二通盒或三通盒的配線，在電熱帶的末端處理時至少留出0.5m的多馀長度，在塑料管或塑料罐上安裝電熱帶帶之前，在安裝熱帶的位置貼上鋁箔帶，將熱帶纏繞在鋁箔帶上，可以改善電伴熱帶。每個回路的伴熱帶安裝完畢，在確認整個回路長度滿足設計要求之后，才可以剪斷伴熱帶；伴熱帶穿過速麗寶位置的孔要使用密封膠封堵。

使用玻璃纖維膠帶固定伴熱帶，間距為300mm。對于塑料管道按照設計需要附設鋁箔自粘膠帶。注意認真閱讀安邦電伴熱帶廠家的電伴熱帶帶安裝手冊或安裝要求。參加廠家的現場安裝培訓及技術交底，做好技術交流。注意伴熱帶的安裝彎曲半徑及伴熱帶與伴熱帶間的距離等。

電伴熱帶是一種普遍利用的保溫伴熱型，緊張用于電廠、化工、煤油、船舶、碼頭、消防、水管、儲罐等配置。

電伴熱帶纏繞安裝規范，要是管道直徑為90毫米，則必要纏繞，纏繞間距按5厘米謀略。因此，有須要謀略一米的安置要領:1除以5得到0.2，而電伴熱本身有肯定的比例，該比例一樣平常為電伴熱帶到管道:1.2:1 。

根據電伴熱纏繞規范公式，最終舍入電伴熱帶約為每米7米從以上謀略可以看出，電伴熱帶要是安置是議決纏繞完成的，每米的安置系數是瓷磚的7倍，要是利用瓷磚，每米的安置系數是1米。因此，在安置進程中可以選擇是平鋪或纏繞，但管徑必要兩塊伴熱帶瓷磚，因此電伴熱帶的總安置系數實際上沒有太大差異。

電伴熱帶可普遍應用于航空航天、核能、煤油、化工、構筑、呆板、電能等工業電氣部門以及科學研究和教學范疇。40多年來，其應用已在國際上得到驗證。進入中國市場后，電伴熱帶也取得了良好的生長。
